视频融屏服务器

音视频综合配套产品 · VMS1600

视频融屏服务器

VMS1600 支持 16 路 1080P 视频融屏、GPU 编解码转码、SIP/WebRTC/GB28181 接入和多协议流媒体分发,适合指挥箱、指挥车和融合通信融屏场景。

16路 1080P 视频融屏
4路4K@60 H.265 编码/解码
35ms 实时转码延时
50W 低功耗运行

产品介绍

多源视频汇聚融合与多协议分发服务器

VMS1600 视频融屏服务器是一款可将各种视频流汇聚融合后,再以多种流媒体格式分发的设备。产品支持 16 路 1080P 视频融屏和多种流媒体格式输入,可按任务需要灵活组织融屏布局;内置 SIP 能力和 WebRTC 能力,可作为小型化视频会议 MCU 使用,同时可接入流媒体、无人机、视频监控、布控球和记录仪等设备,满足更复杂的融屏呈现、视频会商和平台输出需求。

16 路视频融屏

支持 16 路视频融屏、视频会议、画面旋转、加水印和幕布效果,可选择多款融屏布局并支持自定义布局。

强劲 GPU 视频处理

内置 GPU 芯片,支持 4 路 4K@60、8 路 4K@30 或 16 路 1080P@30 编码与解码,适合多路实时视频融合。

多源流媒体接入

支持 RTP、RTSP、RTMP、FLV、HLS、WebRTC、GB/T28181、SIP 等多种接入方式,可接入无人机、视频监控、布控球、记录仪和流媒体平台。

小型视频会议 MCU

内置 SIP、WebRTC 和视频会议 MCU 能力,可连接浏览器软终端、视频电话、视频会议终端、视频会议网关和调度指挥系统。

音频混音与转发

支持 AAC、G711、OPUS 语音编码,具备降噪、丢包补偿、混音和转发能力,适合多方会商和现场调度。

Web 管理与 API 集成

提供基于 Web 的管理控制,支持灵活的转码路由配置策略,并提供 API 与 HTTP 管理控制接口。

产品外观

1U 机架式融屏服务器,也可单独提供低功耗主板

VMS1600 采用 435mm x 249mm x 45mm 机架式形态,功耗约 50W,支持 100-240V 交流供电。设备可作为完整服务器部署,也可按项目单独提供低功耗主板,适合嵌入定制指挥箱、定制设备、车载机柜和现场视频汇聚节点。

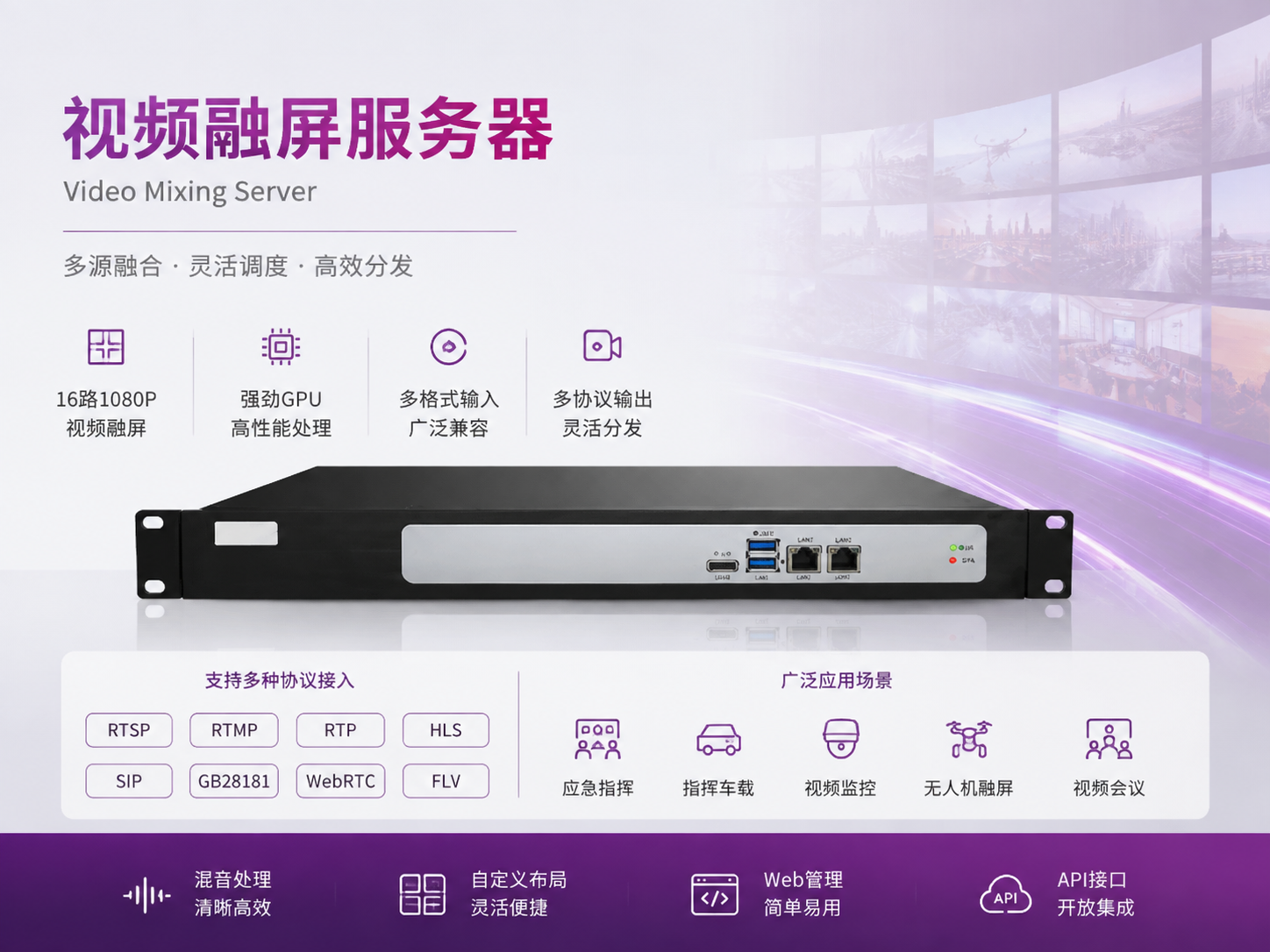

VMS1600 视频融屏服务器设备外观
VMS1600 视频融屏服务器
  • 支持 HDMI 输出融屏画面
  • 支持 16 路 1080P 视频融屏
  • 内置 SIP、WebRTC 和视频会议 MCU 能力
  • 支持 H.264/H.265 编码与转码
  • 支持 Web 管理控制
  • API、HTTP 管理控制接口
  • 435mm x 249mm x 45mm,约 50W 功耗

应用组网

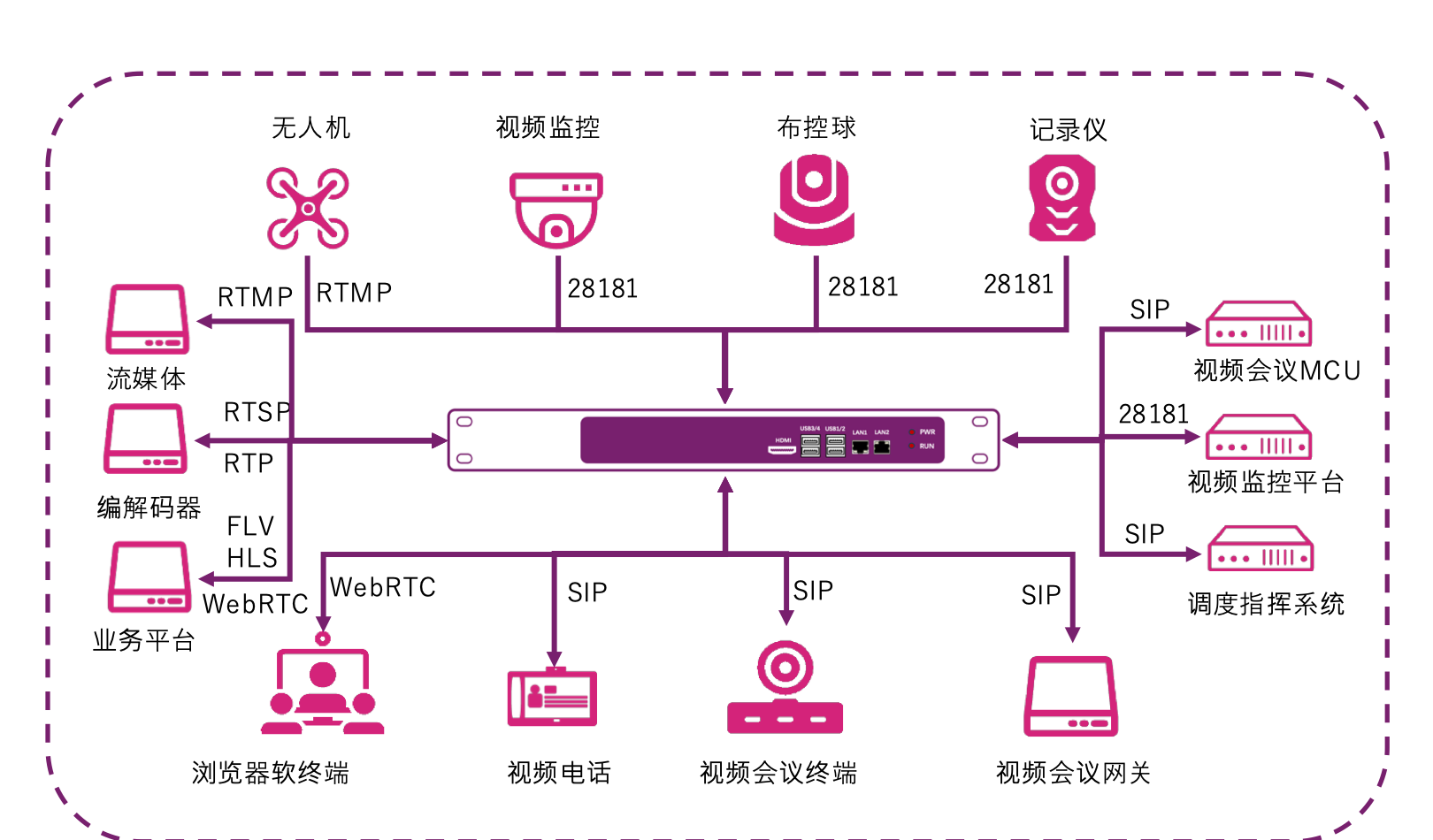

VMS1600 视频融屏与会商组网

VMS1600 位于多源视频资源与业务平台之间,可接入无人机、视频监控、布控球、记录仪、流媒体、编解码器和业务平台视频流,中间完成融屏、转码、混音和协议适配,右侧可对接视频会议 MCU、视频监控平台、调度指挥系统、浏览器软终端、视频电话、视频会议终端和视频会议网关。

视频融屏服务器典型应用组网图

多源视频汇聚

通过 RTMP、RTSP、RTP、FLV、HLS、WebRTC、GB28181 和 SIP 接入无人机、监控、布控球、记录仪等画面。

本地融屏输出

将多路画面合成为 16 路以内的融屏布局,可自定义画面组合,并通过 HDMI 输出到现场大屏。

会商通信融合

内置 SIP 与 WebRTC 能力,连接视频会议终端、浏览器软终端、视频电话和调度指挥系统。

平台分发输出

可将融合后画面或单路视频转换为业务平台需要的流媒体格式,实现跨系统共享和统一研判。

应用场景

面向指挥、会商和多源视频融合的项目配套节点

VMS1600 适合需要快速组建多方视频会议、同时接入复杂现场视频资源的项目,让监控、无人机、会议终端和业务平台画面在一个节点内完成融合呈现。

定制指挥箱

作为应急指挥箱的视频融合核心,将无人机、布控球、记录仪和现场终端画面汇聚到本地屏幕或后方平台。

车载应用

部署在指挥车或移动保障车辆中,完成车载摄像机、无人机、视频会议和业务平台的融屏会商。

融合通信融屏配套

通过 SIP、WebRTC 和流媒体协议将监控、会议与通信资源接入融合通信平台。

智慧法庭

汇聚庭审现场摄像机、远程视频终端和业务平台画面,输出多画面布局用于审理、记录和研判。

定制设备

可单独提供主板或整机形态,嵌入项目侧自有设备,补齐融屏、转码和会商能力。

调度指挥系统

为调度平台提供多路视频融合、低延迟转码和标准流输出,支撑远程指挥与多部门联合会商。

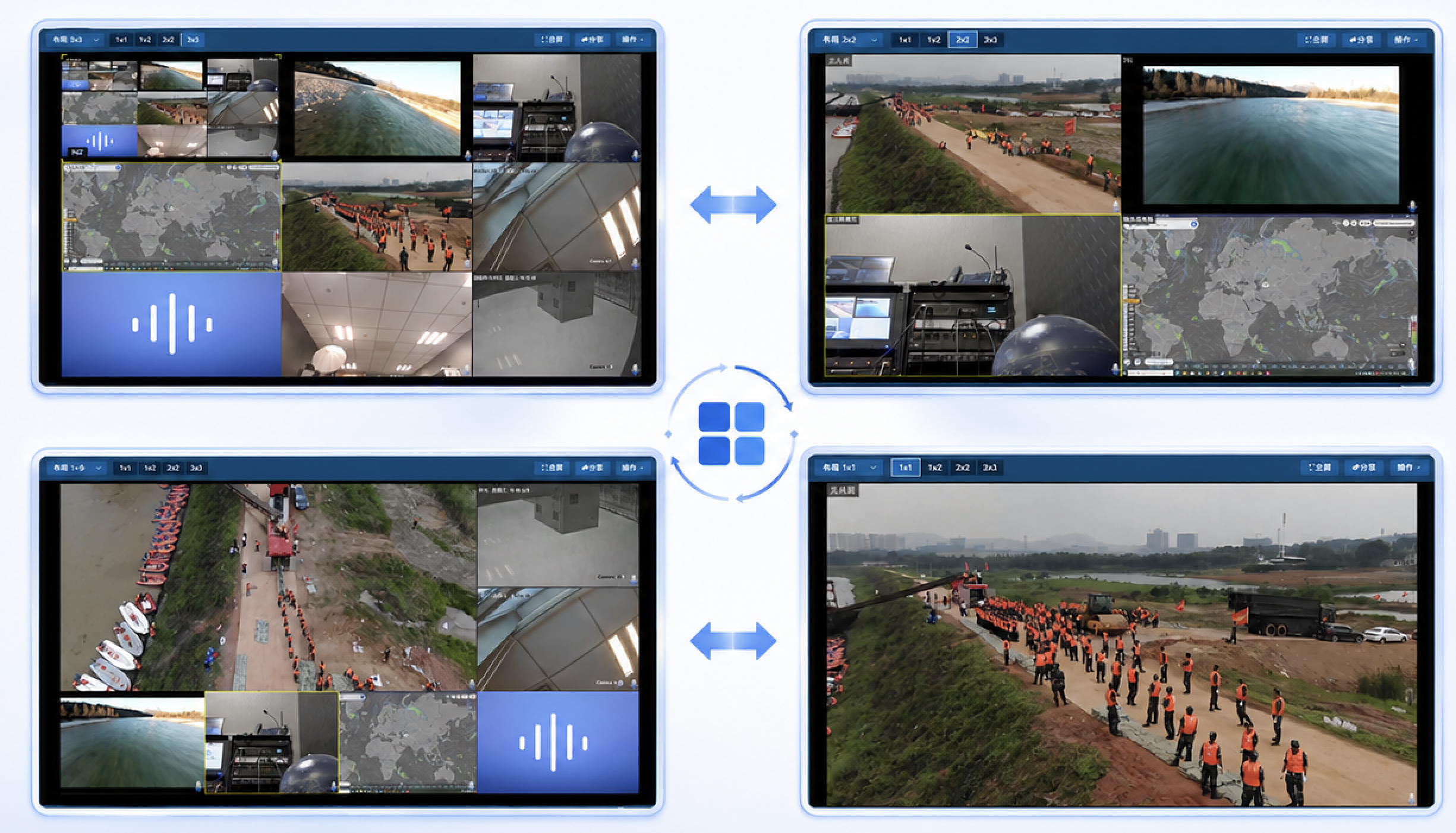

VMS1600 视频融屏服务器应用场景

产品优势

把多路现场画面变成可会商、可上屏、可分发的融合视频

VMS1600 把视频融屏、视频会议 MCU、SIP 服务、WebRTC、国标监控、流媒体服务、GPU 转码和音频混音集中到一台低功耗设备中,减少项目中多设备拼接和重复对接。

融屏与会商一体

既能完成多路视频融屏输出,也能承担小型视频会议 MCU 角色,适合临时指挥和多方会商。

接入来源更丰富

除视频会议终端外,还能接入无人机、视频监控、布控球、记录仪、编解码器和业务平台视频流。

实时转码能力明确

支持 4 路 4K@60、8 路 4K@30 或 16 路 1080P@30 编解码,转码延时约 35ms。

布局灵活可定制

支持多款融屏布局和自定义融屏布局,可按指挥箱、车载屏、现场大屏和业务平台需求组合画面。

便于集成开发

Web 管理、转码路由配置、API 和 HTTP 控制接口便于集成商把融屏能力嵌入自有项目。
