大疆司空接入解决方案

方案概述

打通大疆司空视频落地应用的“最后一公里”

大疆司空承载无人机自动飞行、任务编排、设备管理和视频直播，但其视频协议、编码与码率不一定能被既有国标监控、融合通信或视频会议系统直接使用。方案在司空与业务平台之间部署 VGS1000-Pro 或 VGS1000-Ultra，通过标准接口侧路同步组织架构、机场/无人机设备树与实时画面，再完成协议适配、视频转码和多平台分发；仅当大规模并发转码或复杂格式适配超出内置能力时，叠加 PRN1600。

01

司空画面难进入既有指挥体系

传统视频专网以固定摄像机和 GB/T28181 为主，司空平台中的机场与无人机直播画面难以直接纳入原有监控目录和指挥流程。

02

跨平台协议、编码与码率不兼容

司空输出的大码率视频与第三方平台在封装、编码或处理能力上存在差异，容易出现协议不通、画面卡顿、黑屏或难以级联。

03

一次侧路汇聚解决重复对接

VGS1000 统一接收、编目和处理司空视频，再按目标系统要求生成多路输出，避免每个业务平台分别开发一套司空对接链路。

VGS1000-Pro、VGS1000-Ultra 与 PRN1600 产品组合 — 司空接入优先选择 VGS1000-Pro 或 VGS1000-Ultra；PRN1600 作为高并发、复杂格式转码的按需扩展。

方案构成

在司空平台与既有业务系统之间建立标准视频汇聚层

方案不改变大疆司空原有作业和设备管理方式，通过侧路接口获取资源，并把下游差异收敛到 VGS1000 的协议适配与转码分发能力中。

01

司空多形态接入

支持大疆司空公有云、私有化和一体机三种部署形态，按项目网络边界配置接口地址、组织密钥、访问超时、RTMP 地址与所属区域。

02

组织与设备树同步

对接成功后同步司空组织架构和设备树，识别机场、行业机、消费机等设备及在线状态，减少逐台手工录入。

03

VGS1000 视频汇聚

由 VGS1000-Pro/Ultra 统一拉取机场与无人机实时画面，集中预览、编目、管理和转发，形成一路进、多路出的汇聚枢纽。

04

视频适配与转码

按目标系统调整编码、分辨率、帧率与码率；Pro/Ultra 内置 4/8 路 1080P 转码，高并发场景可增加 PRN1600。

05

多类指挥平台分发

通过 GB/T28181、SIP、RTSP 等协议接入国标监控、融合通信、视频会议、AI 分析、解码器与指挥中心大屏。

06

Web 预览与开放集成

通过 FLV/WebRTC 在浏览器低延迟查看接入画面，并支持多用户分权、分区管理和开放 API，与既有业务系统继续集成。

方案拓扑

公有云走互联网、私有化与一体机走局域网，统一进入 VGS1000

司空公有云中的机场画面以 RTMP 经互联网回传，私有化或一体机中的本地机场画面以 RTMP 经局域网接入；VGS1000 完成视频汇聚、转码和协议适配后，再分别输出到国标监控、融合通信、视频会议、AI、大屏和 Web 端。

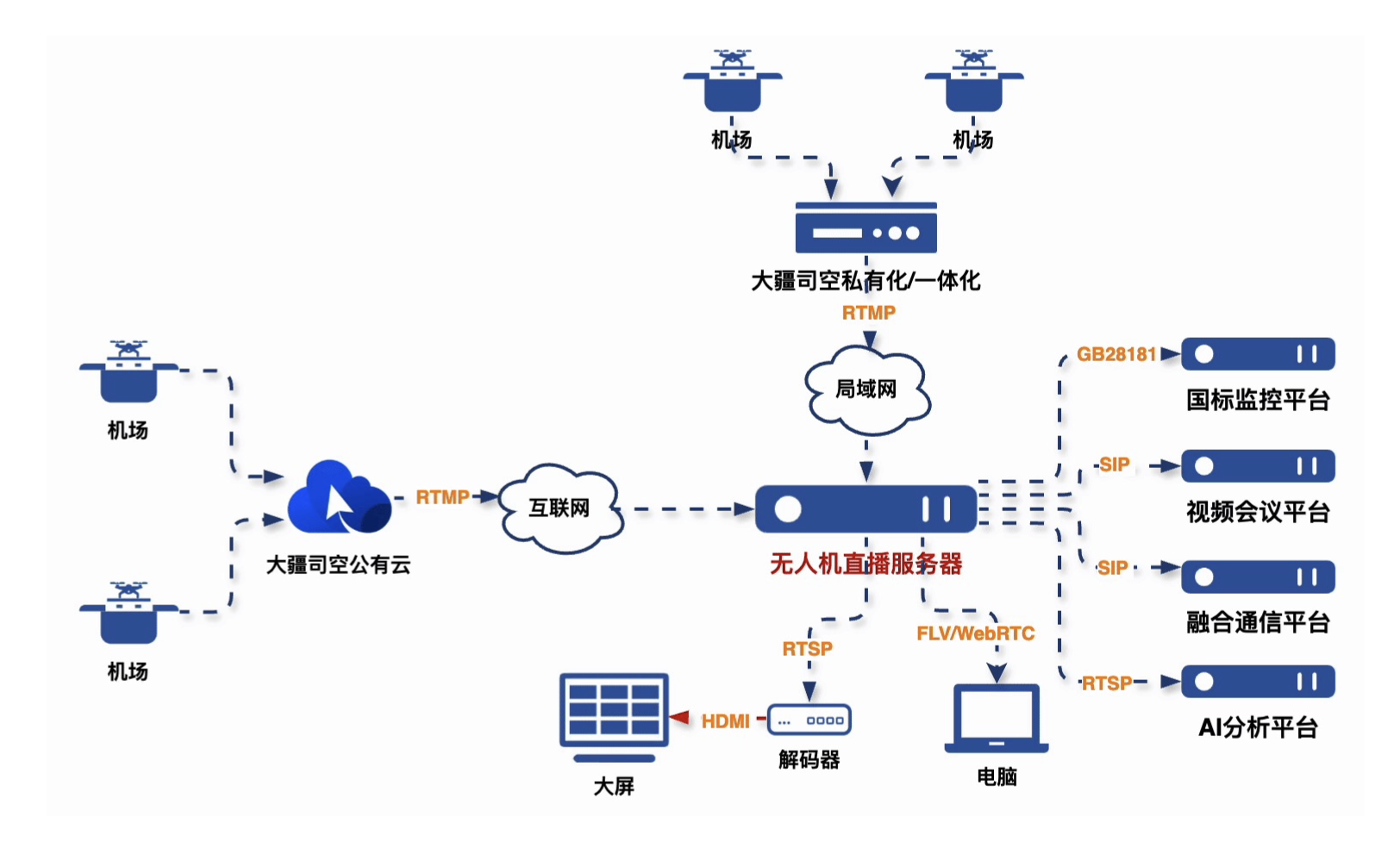

大疆司空接入解决方案系统拓扑图 — 大疆司空接入典型拓扑：司空平台进入 VGS1000-Pro/Ultra，按需扩展 PRN1600，再面向监控、通信、会议、流媒体和业务平台分发。

司空公有云链路

机场画面先汇聚到司空公有云，再通过 RTMP 经互联网回传到 VGS1000，适用于跨地域和公网部署。

私有化与一体机链路

本地机场画面汇聚到司空私有化或一体机后，通过 RTMP 经局域网进入 VGS1000，适用于内网隔离、数据不出局的项目。

监控与指挥链路

通过 GB/T28181 上下级联进入国标监控，通过 SIP 注册或对等模式进入融合通信和视频会议系统。

分析、上墙与 Web 链路

通过 RTSP 输出到 AI 分析服务器或解码器，通过 HDMI 上墙；通过 FLV/WebRTC 在浏览器集中预览。

典型任务链路

对接司空、获取组织、获取视频，三步完成资源开放

实施前需确认司空部署形态、接口授权、网络可达性、机场规模与目标平台协议，再按三步流程完成配置和联调。

01

对接司空

填写司空接口地址、组织密钥、无人机访问超时、RTMP 服务器地址和所属区域等参数，验证接口与网络连通。

02

获取组织

同步司空完整组织架构和设备树，核对机场、无人机类型、在线状态及资源归属，形成统一目录。

03

获取视频

拉取无人机与机场实时画面，以单画面或二/四/九/十六分屏集中预览，并按目标平台格式统一输出。

技术与配置

根据司空机场规模、直播并发与转码需求选择 Pro、Ultra 和 PRN1600

VGS1000-Neo 不支持大疆司空对接；司空接入项目应选择 Pro 或 Ultra。最大扩展值、接口授权、录像容量、平台并发和实际转码能力需结合服务器配置、网络带宽及输入码流确认。

VGS1000-Pro	无人机接入 16 路，最大 128 路；视频转发 32 路，最大 128 路；4 路 1080P 内置转码；司空机场 1 个，最大 16 个
VGS1000-Ultra	无人机接入 32 路，最大 512 路；视频转发 64 路，最大 512 路；8 路 1080P 内置转码；司空机场 4 个，最大 100 个；支持录像
PRN1600 扩展转码	16 路 1080P 并发转码，支持 H.264/H.265，典型转码延迟 35ms
司空部署形态	公有云、私有化、一体机；具体接口与能力以项目所用司空版本和授权为准
司空对接参数	接口地址、组织密钥、无人机访问超时、RTMP 服务器地址、所属区域
组织与画面	同步组织架构、设备树与在线状态；拉取机场/无人机实时画面并支持多分屏预览
输出协议	GB/T28181、SIP、RTSP、RTMP、FLV、HLS、WebRTC
下游平台	国标监控、融合通信、视频会议、AI 分析、解码器/大屏、Web 与自定义业务平台
视频处理	支持 H.264/H.265，可按目标平台调整编码、分辨率、帧率和码率
管理与开发	Web 可视化、多用户分权、分区管理和开放 API

Pro · 单组织/常态化融合

适合城市管理、公安巡逻和中小型应急项目，需接入司空平台并将画面共享到既有监控、通信和会议系统。

Ultra · 多机场/大规模部署

适合机场数量更多、接入与转发并发更高的项目，提供更强内置转码能力并支持录像。

PRN1600 · 高并发转码扩展

当码率过大、编码或分辨率不兼容、第三方平台出现卡顿黑屏，或 Pro/Ultra 内置转码并发不足时叠加。

适用场景

让司空中的空中视频进入已经投入使用的行业平台

方案适合已有大疆机场或无人机常态化作业，同时需要把实时画面纳入跨部门指挥、监控专网与业务应用的建设场景。

消防救援与应急指挥

把灾害现场机场与无人机画面同步送入监控、融合通信和视频会议，为后方研判、会商和调度提供空中视角。

公安巡逻与城市管理

将司空常态化巡逻资源纳入视频专网、警务或城市治理平台，统一查看重点区域和任务现场。

边防巡查与重点区域值守

在公网或专网条件下汇聚跨地域机场画面，按权限共享给值守席、指挥中心和分析系统。

大型活动安保

把多个机场和无人机直播同步分发到联合指挥、视频会商和大屏，缩短多部门获取画面的链路。

指挥中心可视化建设

通过国标目录、解码器上墙和 Web 预览补齐固定监控盲区，形成天地一体化态势感知。

方案优势

不改造司空，让同一路空中视频被多套系统同时使用

方案把司空侧的组织与视频资源、视频处理能力和下游平台接口集中在标准产品中，降低重复开发与现场集成复杂度。

01

一点接入，多平台共享

司空视频一次汇聚后，可同时分发到国标监控、融合通信、视频会议、AI、流媒体和业务平台。

02

三种司空形态统一对接

覆盖司空公有云、私有化和一体机，支持公网跨地域与内网数据不出局两类部署路线。

03

零侵入侧路汇聚

无需改造司空原有飞行、任务和设备管理流程，通过标准接口同步组织、设备和实时画面。

04

全协议与编码适配

支持 H.264/H.265 和主流监控、SIP、流媒体协议，按目标系统调整分辨率、帧率与码率。

05

内置与外置转码组合

Pro/Ultra 提供 4/8 路 1080P 内置转码，复杂项目可扩展 PRN1600 的 16 路 1080P、35ms 转码能力。

06

Web 管理与开放 API

集中预览和管理视频资源，支持多用户分权、分区管理，并为二次开发提供开放接口。

进一步了解方案中的核心产品与模块

从产品能力和模块组成两个角度，继续查看大疆司空接入的落地方式。

常见问题

大疆司空接入方案常见问题

以下回答用于方案初步了解，具体接口、链路和设备配置以项目设计为准。

大疆司空哪些部署形态可以接入？

方案支持大疆司空公有云、私有化和一体机三种形态。实施前需要确认司空版本与接口授权、组织密钥、网络可达性、RTMP 地址以及项目安全边界。

接入司空后可以自动获得哪些资源？

对接成功后可同步组织架构和设备树，识别机场、行业机、消费机等设备及在线状态，并按授权拉取实时直播画面。实际可用字段和资源范围以司空版本、账号权限与接口能力为准。

司空画面可以输出到哪些平台？

可通过 GB/T28181、SIP、RTSP、RTMP、FLV、HLS、WebRTC 等方式输出到国标监控、融合通信、视频会议、AI 分析、解码器大屏、Web 和自定义业务平台。

VGS1000-Pro 和 Ultra 应该如何选择？

Pro 适合常态化司空融合与中小规模机场接入，基础支持 1 个司空机场并可扩展至 16 个；Ultra 面向多机场和更高并发，基础支持 4 个并可扩展至 100 个，同时具备更高接入、转发、转码能力和录像功能。最终选型需结合授权与实际并发确认。

什么情况下需要增加 PRN1600？

当司空视频码率过大、编码或分辨率与目标平台不兼容、调看出现卡顿黑屏，或 Pro/Ultra 内置 4/8 路 1080P 转码不足时，可增加 PRN1600 提供 16 路 1080P 并发转码。
